总结:16种典型3D打印失败案例及原因

新闻资讯

总结:16种典型3D打印失败案例及原因

作者:
发布时间:
2020/03/14
【摘要】:
国外媒体All3dp整理了常见的打印失败案例,堪称是典型的失败案例,下面南极熊带您了解一些3D打印的“恐怖故事”,这些故事会让您发笑、哭泣。

经常使用FDM 3D打印机的熊友一定遇到过很多打印失败的情况,这是在所难免的,原因可能有很多种,比如:打印床不平整,设置不正确或运气差等。

失败的情况也分为很多种,最坏的情况下打印的模型时无法使用的,最好的情况下模型还能将就使用。

国外媒体All3dp整理了常见的打印失败案例,堪称是典型的失败案例,下面南极熊带您了解一些3D打印的“恐怖故事”,这些故事会让您发笑、哭泣。





一、灾难性打印机问题

1. 脱离打印平台

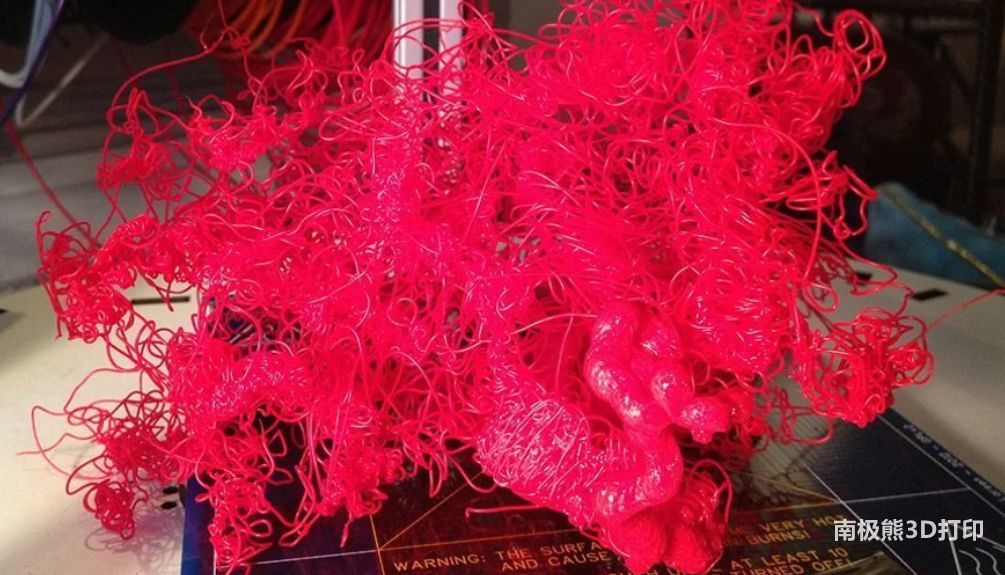

△当打印零件过早脱离底板时就会变成这样毛茸茸的(资料来源:Pinterest)

这是一个非常典型的3D打印失败案例,在打印的初期,模型没有粘附在平台上,然而打印机的主人并未注意到这些,打印机依然在不断的挤出耗材,等到打印结束后,得到的就是这样一坨毛茸茸的塑料丝。

2:加热块损坏

△当3D打印机几乎将您的房屋烧毁时,我们称之为史诗般的失败(来源:OpusMcn via Reddit)

这是每个3D打印爱好者都担心的3D打印失败。在此示例中,Reddit用户OpusMcn将其打印机设置为隔夜工作。中途,加热元件从加热块中掉出来,掉到PLA部件上。

发生这种情况时(并且您的打印机没有热失控保护),打印机将继续为加热元件供电,以尝试提高热电偶的读取温度。这会导致炽热的加热元件在易燃的塑料上放置数小时,直到它烧毁房屋或用塑料燃烧的刺鼻气味唤醒您。

3:翘曲失败



△打印件的变形太大,甚至将打印平台都给破坏了(来源:Imgur)



在这种史诗般的失败中,不仅零件本身发生了翘曲,而且翘曲也是如此的极端。



尽管这些构建表面是柔性的,但该零件很可能使构建表面永久变形,从而使零件有缺陷并破坏了构建平台。为了帮助解决此类问题,可以考虑使用更刚性的构建表面,加热室和构建板粘附解决方案。



4. 打印机跌倒



△当您的打印机出现严重故障时,它会自动从工作台上掉下来(来源:Chris Cecil通过Flickr)



3D打印机跌倒的可怕案例是通过将细丝的末端卡在卷轴中而带给您的。跌落之后,打印机仅损坏了X轴和某些Z轴组件。不知何故,硼硅酸盐打印机的床没有破裂,尽管我们认为这与运气有关而不是其他任何事情。



5. 粘破玻璃平台



从您的底板上撕下一块玻璃?是的,这是一个失败(来源:Sandy Noble通过Flickr)



对于新手来说,3D打印最令人讨厌的功能之一是无法使打印件粘在底板上。否则,您将无法成功打印出任何东西。



然而,当模型粘附在平台上太牢固时,也会带来史诗级的失败。程序员Sandy Noble打印了一些东西,他涂在平台上的胶粘合力非常强,以至于零件打印完成后,取下模型时将玻璃基板都撕下来一块。



二:线材故障



高质量的线材对于获得良好的打印效果至关重要,由线材质量所引起的故障并不像上述销毁打印机问题那样严重。但是, 如果线材质量差或卷轴未正确悬挂,则打印质量将受到极大影响。



6. 连接器灾难



△打印失败是一回事,而一卷线材也毁了则是另一回事(来源:Imgur)



在进行3D打印时,轻柔且始终如一地展开线材是确保瑕疵很少的关键。Bowden安装了推入式连接器,以实现低阻力的将线材送入打印头。



如果推入式连接器出现故障,则挤出机电机将无法正确的输送线材,而是会聚成一束。



7. 线材断裂



△这是我们所见过的脆性线材的极端例子之一(来自YouTube的rwg42985)



根据YouTuber Russ Gries的说法,这个黑色PLA线材变得如此脆弱,以至于炸成碎片,这些碎片散落在整个房间。



PLA储存的环境一般需要湿度小于50%,发生这种情况的原因可能是重新缠绕的线材承受了额外的压力,而储藏室中的湿度过大。



8.无人看管



△除非您希望像这样的史诗般的混乱,否则在没有监督的情况下进行3D打印绝不是一个好主意(来源:波士顿杂志)



这个波士顿地区的3D打印艺术展览名为“ Make and Take”,是2017年的一个项目,目的是庆祝中国农历新年的公鸡。该项目的目标是在室外空间中3D打印2,017只小公鸡。



打印公鸡的艺术家克里斯·坦普尔曼(Chris Templeman)创造了这个史诗般的失败。上图所示的公鸡爆炸是因为一遍又一遍地打印了12头公鸡的塑料直到检查打印机。



这是当您将3D打印机无人看管好几个小时后可能发生的情况的一个示例。



类别3:常见灾害



9. 粘住打印槽



△每当打印品粘在FEP纸上时,您都会一团糟(来源:Dylan Kowalski通过YouTube)



史诗级的打印失败不仅限于FDM打印机。甚至SLA打印机有时也会失败,而导致失败的最糟糕的方法之一就是打印件粘在树脂槽上。对于FDM打印机,您可以简单地用便宜的玻璃片或更好的蓝色油漆胶带代替热床。



但是,对于SLA打印,其平台表面要细腻得多,刮掉打印品几乎肯定会造成损坏。此外,无论如何,使用SLA打印机通常是一个非常棘手和麻烦的过程,因为树脂具有很高的粘性,并且很容易沾到皮肤上。



10. 摆动,摆动,摆动



△这个经过严重错层移动的立方体继续打印(来源:R-U-My-Daddy通过Reddit)



这种类型的故障在3D打印机中很常见,特别是对于新用户,因为它表明在X轴和Y轴上移动的3D打印皮带明显松弛。当皮带太紧或太松时,它们会显著改变零件的最终外观并失去尺寸稳定性。



11. 打印一半停止



这枚几乎完工的火箭(来源:Joel Telling via YouTube)



这个巨大的“火箭”不会飞得那么快,但这是我们列表中最大的3D打印史诗级失败。3D Printing Nerd的Joel Telling从3D打印公司SeeMeCNC收购了此产品。它本来应该是一面很高的火箭,侧面写有SeeMeCNC,但是在打印的途中,送丝的机制失败了,喷嘴停止了打印。



12. 打印中断电



△重新使用失败的打印件(来源:Reddit)



尽管许多较新的打印机将断电续打作为标准功能,但是即使没有任何打印机问题,电源中断仍然可能发生,并且打印可能会失败。上图中的失败就是由于断电而导致打印机在打印过程中停止。



不过将打印失败的模型进行了创意性的应用,作为一个小花盆也是不错的。



13. 线材耗尽



△耗材用尽或者堵头了(来源:HentecTara via Reddit)



这又是一个史诗般的失败案例,看起来在停止之前几乎完美地打印,这可能以多种方式发生,但是最可能的罪魁祸首是线材耗尽或喷嘴堵塞。



类别4:陌生人事物



14. 一个人的失败...



△这是美国队长缩影的一次史诗般的失败(来源:Redstit上的neststuckinabook)



美国队长缩影将“史诗”变成“史诗失败”。如您所见,在打印《美国队长》的一半时,打印失败。大多数人只会接受失败并继续尝试,但是,Reddit用户neststuckinabook有其他计划。



这个“失败”的缩影只是简单地涂成看起来像美国队长的样子,并切成两半,并带有射弹内脏。我们必须承认,尽管这肯定是失败的打印品,但这是我们见过的最成功的失败之一。



15. 悬空拉伸



△即使我们尝试过,也很难重现这一史诗般的失败(来源:Matthew LaBerge通过Flickr)



使这张照片真正失败的原因是它看起来多么令人难以置信!通常,当3D打印机尝试打印悬垂物时,其最大距离只有几十毫米左右。但是,此突出部分看起来像是几百毫米,但是它仍然打印时没有下垂。即使我们尝试过,也可能不会再发生。



16. 飞虫闯入



那个棕色斑点是印在零件上的飞蛾(来源:Walter via Thrinter)



我们把最恶心的事留在了最后。有时在3D打印中,您会在细小斑点上出现细丝,这些细丝会因过热而开始燃烧。这不是失败的原因之一。这个棕色的“斑点”实际上是一种可能被打印机灯吸引的飞蛾进入了打印区域。



偶然地,飞蛾被字面上印成熔融的坟墓。除了令人难以置信的恶心之外,这种类型的打印失败还令人不安,因为飞蛾很容易引起打印机起火。当然,打印室现在的臭虫也少了。
