国际首个3D打印全点阵整星结构成功入轨!

作者:
发布时间:
2019/08/23
【摘要】:
8月17日12时11分,捷龙一号遥一火箭在酒泉卫星发射中心点火起飞,以“一箭三星”的方式将“千乘一号01星”卫星送入预定轨道,发射取得圆满成功。  千乘一号卫星主结构是目前国际首个基于3D打印点阵材料的整星结构,千乘一号卫星入轨运行稳定,标志着用于航天器主承力结构的3D打印三维点阵结构技术成熟度达到九级,即实际系统成功完成使用任务。
  8月份,捷龙一号遥一火箭在酒泉卫星发射中心点火起飞,以“一箭三星”的方式将“千乘一号01星”卫星送入预定轨道,发射取得圆满成功。
  千乘一号卫星主结构是目前国际首个基于3D打印点阵材料的整星结构,千乘一号卫星入轨运行稳定,标志着用于航天器主承力结构的3D打印三维点阵结构技术成熟度达到九级,即实际系统成功完成使用任务。

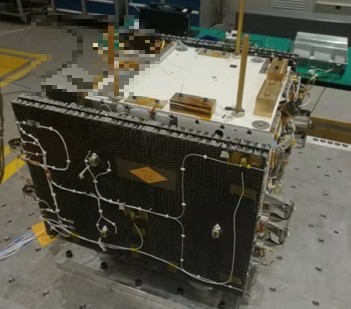

整星结构示意。来源:航天五院总体部
  开启三维点阵结构与增材制造航天器主结构应用序幕
  点阵材料是由美国普林斯顿大学的Evans教授、哈佛大学的 Hutchinson 教授等人在2000年左右共同提出的一种轻量化结构材料的概念,点阵材料与泡沫材料相比,具有微结构有序的几何特征,可设计性更强。三维点阵材料是国际上认为最有前景的新一代先进轻质超强韧材料。
  近二十年左右,随着增材制造技术的快速发展,尤其是激光选区熔化成形技术的发展,使得具有复杂微结构的点阵材料得以高精度制备实现,材料结构一体化的设计空间得以大幅释放。增材制造技术与结构设计技术的结合,有望促进航天器等高端装备结构的升级换代。
  为此,美国NASA等航天研究机构将类似点阵结构技术列为未来航天器结构技术优先发展的关键技术之一,我国航天领域的多个重大工程专项也将结构轻量化技术作为关键技术之一。近五年左右,国内外学者在3D打印点阵材料的制备工艺与力学行为方面开展了大量的理论与实验研究工作,3D打印点阵材料也被应用于航天器有效载荷支架结构等非主承力结构的设计,但尚未实现在主承力结构上的应用。

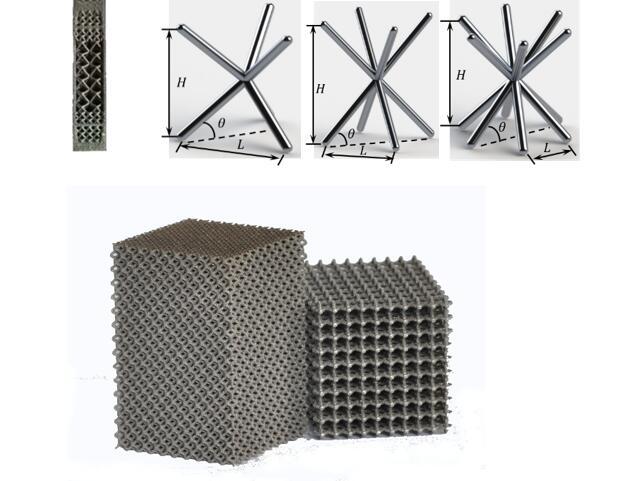

点阵结构示意。来源:航天五院总体部
  千乘一号整星结构采用面向增材制造的轻量化三维点阵结构设计方法进行设计,整星结构通过铝合金增材制造技术一体化制备。传统微小卫星结构重量占比为20%左右,整星频率一般为70Hz左右。千乘一号微小卫星的整星结构重量占比降低至15%以内,整星频率提高至110Hz,整星结构零部件数量缩减为5件,设计及制备周期缩短至1个月。整星结构尺寸超过500mm×500mm×500mm包络尺寸,也是目前最大的增材制造一体成形卫星结构。
  千乘一号小卫星结构由航天五院总体部机械系统事业部负责研制。航天五院总体部机械系统事业部是我国航天器空间机械产品研制的核心部门,近年来在面向3D打印的航天器轻量化结构设计与评价方面开展了大量的研究工作,突破了基于三维点阵材料的整体结构设计技术。

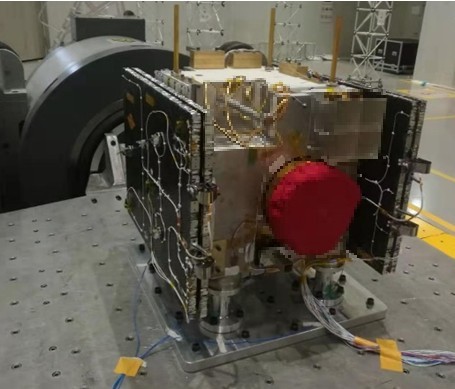

整星结构示意。来源:航天五院总体部
  该技术团队从2012年起开展基于三维点阵材料结构的设计方法研究,具有良好的技术储备及研究基础。在千乘一号小卫星结构设计过程中采用了宏细观一体化优化方法等前沿技术,考虑了3D打印工艺约束与整星装配约束,在点阵材料细观构型与连接结构方面实现创新设计。目前,已将该方法也应用于卫星整星结构、相变储能热控结构与有效载荷支架结构,相比传统设计与制造技术,实现结构减重30%-60%,相关可公开结果发表在AIAA Journal和Chinese Journal of Aeronautics。
  整星增材制造工作委托西安铂力特增材技术股份有限公司完成,该卫星所有结构由铂力特四光束3D打印设备BLT-S600一炉内完成打印制造,零件最小特征仅为0.5mm。零件整体轮廓尺寸大,内部轻量化点阵胞元结构尺度小,整星超过100万个点阵特征,增材成形难度大,从稳定性、精度、周期等指标上对打印设备及工艺能力要求极高。

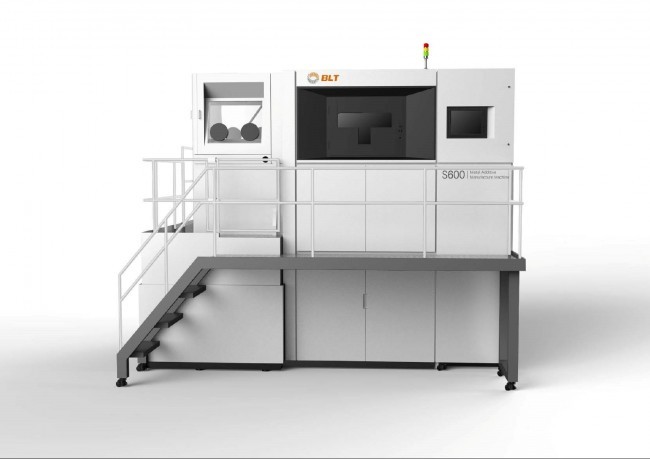

BLT-S600增材制造设备示意。来源:铂力特
  首个增材制造三维点阵整星结构的顺利发射,将对我国航天器结构技术发展产生重要的影响,开启了三维点阵结构技术及增材制造技术应用于航天器主结构的序幕。结合目前三维点阵结构设计技术及金属增材制造技术的发展现状,千乘一号的顺利发射展示了增材制造领域内国际领先的优化设计及制备技术水平,具有标志性意义。
  五院总体部机械系统事业部,隶属于中国空间技术研究院(航天五院)总体部,研制的卫星主结构、载荷航天器主结构、大型高精度展开机构、太阳翼机构等产品达到国际一流水平,结构与机构分析及验证等技术处于国内领先水平,是我国空间机械工程技术专业发展、技术研究、产品开发、工程研制的核心单位。(来源:3D科学谷)
