泉州连绵带3D打印桥梁完工,长17.5米重12吨站满人也没事

发布时间:

2023-01-11 12:49

  2019年6月12日,南极熊获悉,一座新的3D打印桥梁制造工作已经完成,该桥被称为泉州连绵带3D打印桥梁,将于6月下旬在福建泉州百崎湖生态连绵带完成安装。届时将成为中国第二座用高分子材料3D打印建造,而且可以供老百姓实际使用的景观桥梁。

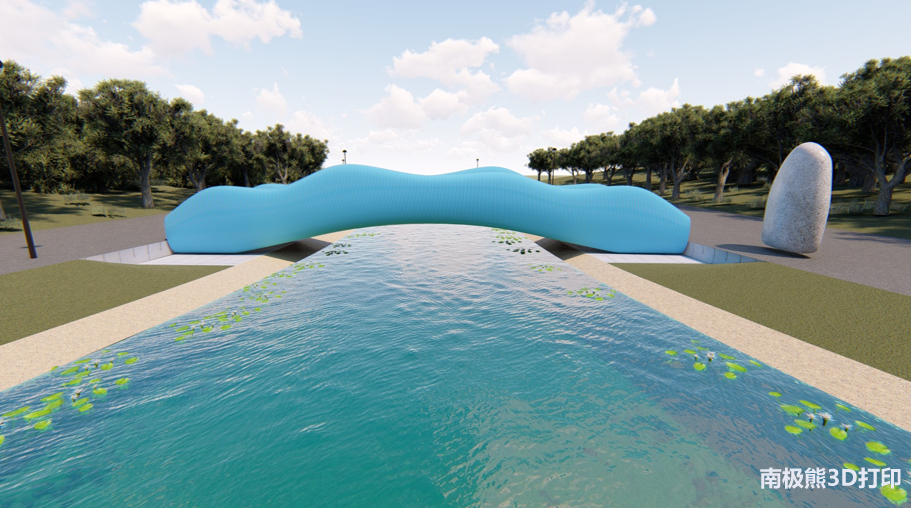

△泉州桥的效果图
  其实5月31日,南极熊已经在上海酷鹰机器人科技有限公司的工厂内,看到了正在组装过程中的泉州3D打印桥。


  泉州桥的长度17.5米,高3.2米,宽3.2米,重量12吨,桥身整体都是由高分子材料使用3D打印技术制造完成。全部制造周期五周时间,比起传统混凝土灌浆制造法缩短了将近一半以上的时间。强度上也一点不比钢筋混凝土逊色,每平方米可以承受2千牛顿的压强,也就是说就算桥上就算占满人也不用担心桥身的坚固程度。


  这是继去年上海桃浦中央绿地公园的景观桥之后,上海酷鹰机器人科技有限公司近期又完成了另一座同样使用3D打印技术完成的桥梁。2018年11月完工的桃浦中央绿地景观桥,重6吨采用横向一体化打印成型,而2019年6月完工的泉州连绵带山峦景观桥,重量提升1倍达到12吨,采用纵向打印分为16段打印后组装完成。所使用的材料都是ASA+玻璃纤维增强颗粒高分子材料。


  ①设计
  这座桥的设计理念提取场地山、水、林、田、塘之意境,以简洁动感山水的流线为元素,在整体桥梁形态及栏杆形态上,追求山峦起伏的叠影视觉效果。桥梁结合后期梦幻雾森景观,打造一座较为梦幻极具想象力的山影桥。所以桥身模仿了连绵山峦的形态有着优美的连续不规则弧线造型。然而这种不规则弧线造型对于传统建造工艺来说是个非常棘手的问题,为了完成这项特别的任务上海建工联手国内在大尺寸3D打印方面具有绝对优势的上海酷鹰机器人科技有限公司,通过先进的增材制造工艺完成了这座优美造型的桥梁的制造。



  该桥采用分段式的设计,并分段进行3D打印,再通过独特的链接机构将每一段连接起来,符合桥梁的力学要求。


  ②分段3D打印,酷鹰机器人研发了一台超大尺寸的3D打印机,使用Polymaker的高分子颗粒材料,直接进行桥梁的分段3D打印。



  ③拼装,纵向打印分为16段打印后组装完成。


  ④拼装缝隙处理:


  ⑤涂装:


  ⑥铺设步道:


  最终,桥梁完工。


  将于6月下旬在福建泉州百崎湖生态连绵带完成安装,欢迎广大熊友前往参观。


  酷鹰机器人公司总经理张昱向南极熊透露:“目前公司已经将桥梁3D打印作为一个标准化的服务,可以承接各类桥梁的3D打印。”
